Система чиллер-фанкойл Gree: когда она оправдана в коммерческом здании

Систему чиллер-фанкойл выбирают не потому, что она дешевле или тише — почти всегда наоборот. Её берут, когда здание не помещается в границы VRF-системы: слишком большая суммарная длина трассы, слишком большой перепад высот между наружным блоком и дальними фанкойлами, слишком много контуров для разводки по этажам без риска потерять один наружный блок вместе со всей зоной. Чиллер разносит холодильный контур с хладагентом и контур с водой: наружный блок гоняет фреон только внутри себя, а по зданию идёт обычная вода или гликолевый раствор — материал прощает куда больше ошибок монтажа, чем медная трасса под давлением фреона.

Сколько холода нужно зданию, прежде чем считать чиллер

Холодильную нагрузку считают не по площади «на глаз», а по сумме теплопритоков: через ограждающие конструкции, остекление на солнечной стороне, людей, оргтехнику и освещение. Для офиса открытой планировки типовая удельная нагрузка укладывается в 100–150 Вт/м², для серверной или зала с плотным оборудованием счёт идёт на киловатты с квадратного метра отдельно от общего расчёта здания. Итоговую нагрузку в кВт холода закладывают с запасом на пиковый летний день — иначе система не вытянет жару в самый жаркий час, когда обращаться в сервис уже поздно.

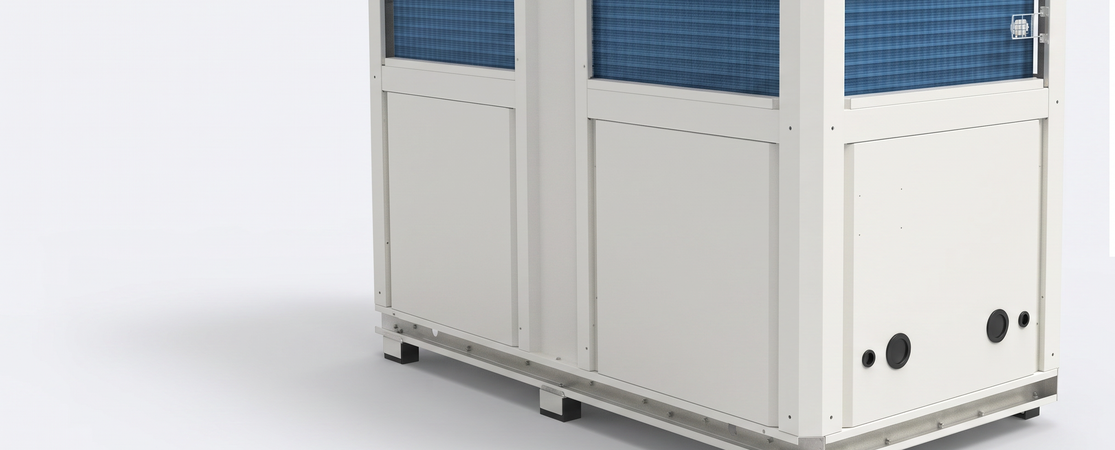

Модульная схема чиллера удобна именно на этом шаге: несколько блоков меньшей мощности вместо одного крупного дают резерв на случай ремонта одного модуля и позволяют доращивать мощность, если здание позже займут новые арендаторы с иной нагрузкой. У Gree в линейке LSQWRF/LSQWF модули объединяются в общую систему числом до 16 штук — это конструктор под фактическую нагрузку с шагом наращивания.

Воздушное охлаждение или водяное: что решает площадка

Воздушный чиллер сбрасывает тепло конденсации прямо в атмосферу через вентиляторы — ему нужна площадка на крыше или у здания с свободным притоком воздуха и без риска рециркуляции горячего потока обратно во всасывание. Это решение проще в монтаже и не требует градирни, но зависит от температуры наружного воздуха: у модели LSQWRF130VM/NaB-X паспортный диапазон работы на охлаждение — от −15 до +52 °C, и как раз в это верхнее значение упирается пиковая летняя мощность в южных регионах.

Водяное охлаждение с градирней держит более стабильную температуру конденсации независимо от погоды за окном и выигрывает по эффективности в жару, но добавляет контур охлаждения, водоподготовку и обслуживание градирни зимой. Для зданий с ограниченной площадкой и без техподполья под градирню водяной чиллер обычно проигрывает по совокупной стоимости владения, даже при более высоком EER на бумаге. В линейке Gree за водяное охлаждение отвечает серия HLR-Pd — её рассматривают, когда площадка позволяет разместить контур охлаждения и обслуживать его отдельно от основного здания.

Две трубы или четыре: где заканчивается экономия

Двухтрубная схема — один общий трубопровод на охлаждение и на отопление, переключение между сезонами. Она дешевле в монтаже и требует меньше места под трассу, но не даёт одновременно охлаждать одно помещение и греть соседнее: здание живёт в одном режиме, и в межсезонье, когда северный фасад ещё топится, а серверная за стеной уже просит холод, двухтрубная схема эту задачу не решает.

Четырёхтрубная схема разводит контуры охлаждения и отопления параллельно — каждый фанкойл получает и холодную, и горячую воду одновременно и переключается независимо от соседних помещений. Плата за это — вдвое больше труб, отдельная теплоизоляция каждого контура и более сложная балансировка гидравлики. У Gree это различие видно уже на уровне модели: FP-238WAT-R собран именно под четырёхтрубную схему и отдаёт 12,4 кВт холода и 13 кВт тепла на площадь до 124 м² при работе от двух независимых водяных контуров.

Выбор между схемами редко определяется бюджетом в одиночку — чаще решает состав здания. Гостиница или бизнес-центр с помещениями на разных фасадах и разной инсоляцией обычно требует четырёхтрубной схемы; склад или производственный цех с единым температурным режимом по всей площади обходится двухтрубной.

Гидравлика контура: насосы, буфер и почему трубы не прощают перепадов

Вода из чиллера идёт к фанкойлам по замкнутому контуру, и его балансировка определяет, получит ли дальний от насосной фанкойл тот же расход, что и ближний. Циркуляционный насос подбирают не по мощности чиллера, а по фактическому гидравлическому сопротивлению контура: сумме потерь на трубах, арматуре, теплообменниках фанкойлов и балансировочных клапанах на самом длинном плече системы. Заниженный напор насоса — частая причина, по которой дальние фанкойлы в здании «не дотягивают» до расчётной температуры при исправном чиллере.

Буферная ёмкость в контуре сглаживает частые пуски и остановки компрессора при неполной нагрузке — без неё чиллер вынужден чаще включаться и выключаться на малых объёмах здания, что снижает и срок службы компрессора, и стабильность температуры в помещениях. Объём буфера считают от минимального водяного объёма, который производитель указывает для конкретного чиллера: избыточный объём увеличивает инерцию системы и время выхода на режим после утреннего пуска.

Автоматика: кто в здании управляет температурой на самом деле

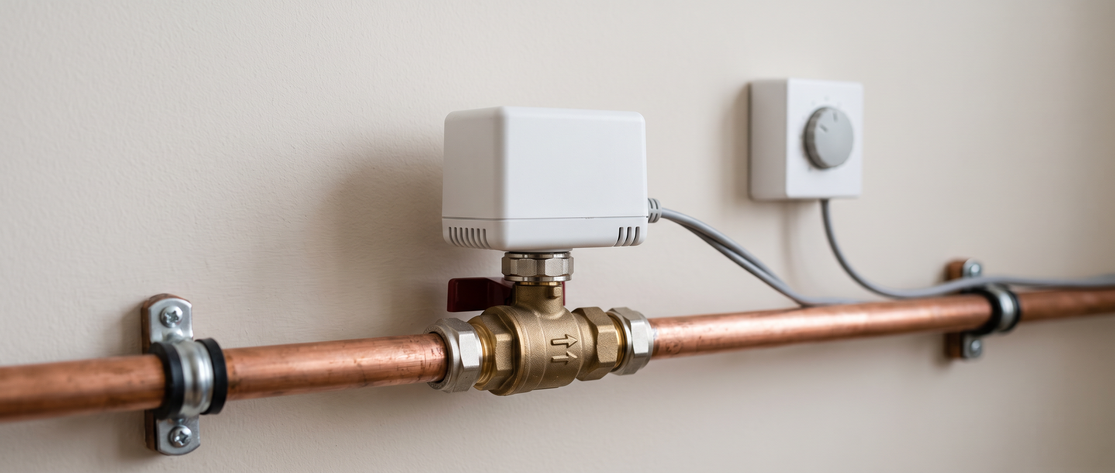

Сам чиллер регулирует температуру воды на выходе и защищает компрессор — но не решает задачу комфорта в конкретном кабинете. Эту роль берёт термостат или контроллер каждого фанкойла: он открывает и закрывает клапан подачи воды, управляет скоростью вентилятора и держит температуру помещения независимо от соседних зон. В четырёхтрубной схеме контроллер фанкойла дополнительно переключает подачу между холодным и горячим контуром — без этого узла разница между двух- и четырёхтрубной системой существует только на бумаге.

На уровне здания автоматику собирают через диспетчеризацию: график включения по зонам, ограничение пиковой нагрузки, аварийные сценарии при отказе одного из модульных блоков чиллера. Чем крупнее объект, тем важнее не разрозненные пульты по кабинетам, а единая логика, которая не даёт всем фанкойлам одновременно запросить максимум и посадить контур в разбаланс.

Как подобрать систему по шагам

1. Посчитать пиковую холодильную нагрузку здания по факту остекления, теплопритоков и оборудования, а не по усреднённой площади.
2. Определить схему охлаждения чиллера — воздушную или водяную — исходя из площадки и допустимой температуры наружного воздуха в пиковый час.
3. Выбрать число и мощность модулей чиллера с запасом на ремонт одного блока без потери всего здания.
4. Решить между двух- и четырёхтрубной разводкой по составу помещений: нужен ли одновременный разнонаправленный режим по зонам.

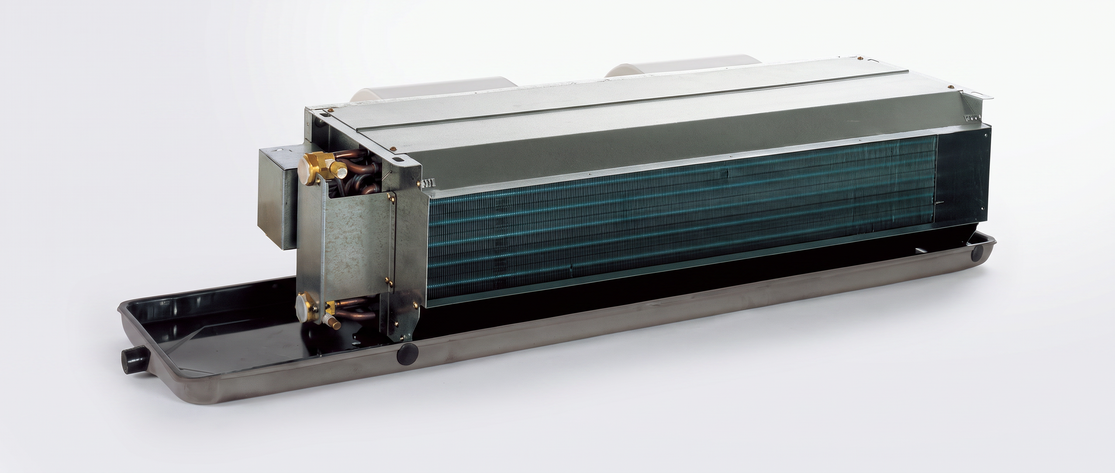

5. Подобрать фанкойлы по типу (канальный, кассетный, напольно-потолочный, настенный) под архитектуру помещений и рассчитать гидравлику каждого контура отдельно для дальних точек.
6. Заложить буферную ёмкость и автоматику по зонам до заказа оборудования, а не после монтажа.

В разделе чиллеров Gree собраны действующие модульные линейки с воздушным и водяным охлаждением — по паспортным данным моделей можно сверить мощность и число модулей уже на этапе расчёта.

Когда система себя не окупает

Небольшой офис на одном этаже с компактной VRF-трассой почти всегда обойдётся дешевле и проще без отдельного водяного контура: чиллер добавляет насосную группу, теплоизоляцию труб и обслуживание гидравлики там, где хватило бы прямого фреонового контура. Система также избыточна для здания с единым температурным режимом и без риска превышения длины трассы VRF — переплата за гидравлику здесь не окупается ни резервированием, ни гибкостью зонирования.

Чиллер с фанкойлами оправдан там, где масштаб здания сам создаёт ограничения для прямого фреонового контура: большая протяжённость, сложный состав помещений с разным сезонным режимом и потребность в резервировании мощности без риска для всего объекта разом. Решение принимают на этапе расчёта нагрузки и выбора схемы — а не когда трасса VRF уже не укладывается в проект.
