Зонирование офиса с VRF Gree: как выбрать внутренние блоки для разных помещений

Офис стоит делить на климатические зоны там, где различаются нагрузка или режим работы. Переговорной требуется быстро справляться с наплывом людей, кабинетам у фасада — учитывать солнце, а серверной — отводить тепло круглые сутки. После такого деления для каждого помещения можно осмысленно выбрать внутренний блок и проверить, справится ли с их совместной работой наружный модуль.

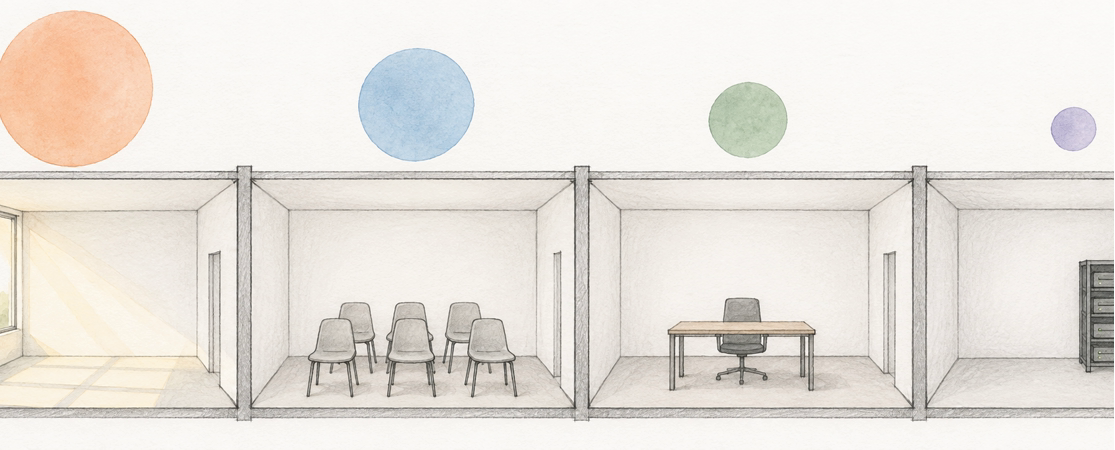

Сначала разделите офис по поведению нагрузки

Границы комнат сами по себе мало говорят о климате. Два соседних кабинета с одинаковой площадью ведут себя по-разному, если один выходит на запад, а во втором постоянно работает несколько компьютеров. И наоборот: часть открытого офиса можно обслуживать как одну зону, когда люди, техника и солнечные притоки распределены равномерно, а общий датчик показывает характерную для неё температуру.

На поэтажном плане отмечают площадь и высоту помещений, ориентацию остекления, число рабочих мест, освещение, оборудование и поступление наружного воздуха. Затем считают явные и скрытые теплопритоки. Результат удобнее свести не только к мощности, но и к суточному профилю: когда зона заполнена, в какие часы нагревается фасад, остаётся ли техника включённой ночью.

Так переговорная на десять человек не растворится в расчёте всего этажа, а серверная не окажется зависимой от расписания обычных кабинетов. Отдельная зона нужна и там, где пользователь должен менять уставку независимо от соседей.

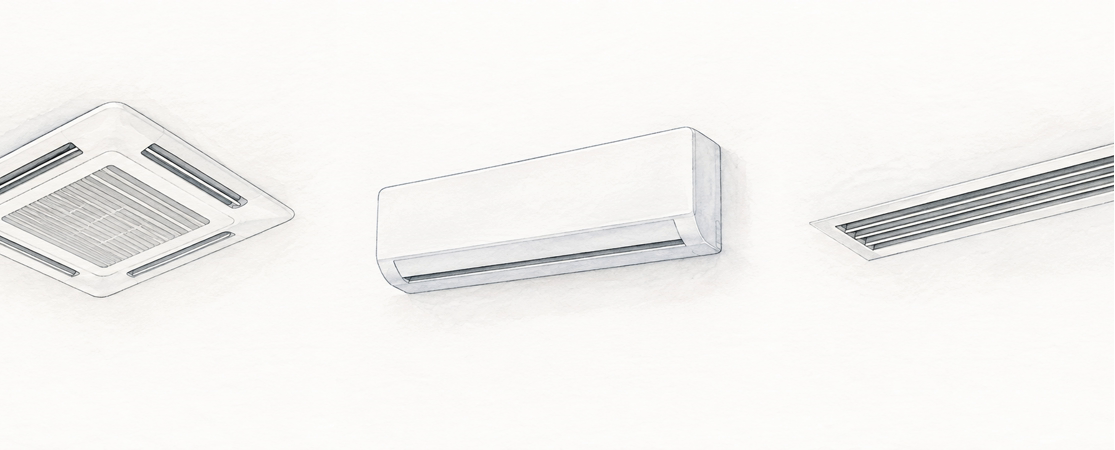

Кассета, канал или настенный блок

В открытом пространстве с подвесным потолком часто уместна кассета: она раздаёт воздух в нескольких направлениях. Для кабинета без запотолочного пространства проще настенный блок. Канальное исполнение оставляет в помещении только решётки, зато требует расчёта сопротивления воздуховодов и места для обслуживания. Напольно-потолочный вариант рассматривают в залах, где свободны стена или потолок.

Главный вопрос здесь — куда попадёт струя. Мощная кассета в маленьком кабинете способна дуть прямо на рабочие места, а один канальный блок на несколько комнат связывает их общим режимом. Поэтому типоразмер выбирают после границ зоны, а не вместо них.

Разницу хорошо видно на двух кассетных моделях из нашего ассортимента. Gree GMV-ND15T/E-T рассчитан на 1,5 кВт холода, работает с уровнем шума 25–33 дБ и подаёт до 460 м³/ч. У GMV-ND63T/C-T холодопроизводительность составляет 6,3 кВт, уровень шума — 31–37 дБ, расход воздуха — до 1150 м³/ч. Для небольшого кабинета и крупной общей зоны получаются разные требования к мощности, воздушному потоку и размещению.

У наружного блока сходятся две разные суммы

Первая — номинальная мощность всех подключённых внутренних блоков. Её отношение к мощности наружного модуля называют коэффициентом подключения. Допустимый диапазон берут из документации именно той серии, которая заложена в проект: одинаковый процент нельзя переносить между платформами по аналогии.

Вторая сумма возникает в конкретный час работы. Переговорные могут пустовать по очереди, однако западный фасад и серверная способны одновременно выйти на пик вечером. Коэффициент одновременности описывает этот сценарий, поэтому его подтверждают графиками зон, а не выбирают как удобную поправку к расчёту.

VRF система распределяет доступную производительность между работающими блоками. Если все помещения разом запросят номинальную мощность, наружный модуль с завышенным коэффициентом подключения не выдаст каждому расчётное значение: восстановление температуры затянется. Формальная совместимость внутренних блоков такой дефицит не устраняет.

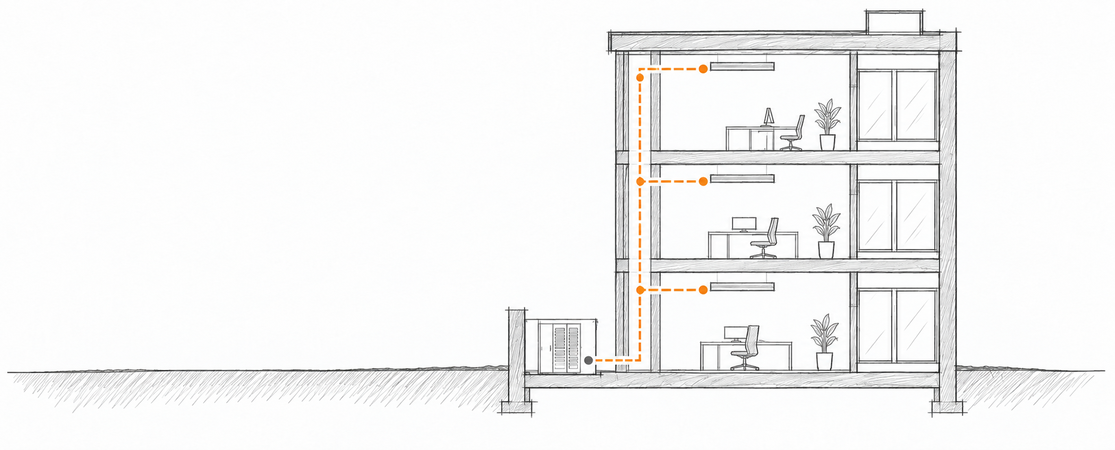

Паспортные метры накладывают на маршрут по зданию

Для наружного блока Gree GMV-280WM/H-X в каталоге GMV6 указаны подключение до 16 внутренних блоков, суммарная длина трубопровода до 1000 м и перепад высот до 90 м. Тысяча метров относится ко всей системе, а не к одной ветви. В руководстве отдельно проверяют путь до дальнего блока, участки после первого разветвления и перепады между внутренними блоками.

Поэтому расстояния считают по будущему маршруту: от наружного модуля до входа в шахту, по вертикали, затем по этажу до каждой зоны. На схеме отмечают первое разветвление и фактические длины участков. По таблицам выбранной серии назначают диаметры магистралей и разветвители.

На этом же плане оставляют доступ к соединениям, место для обслуживания и отдельный дренаж каждого внутреннего блока. Изоляцию и компенсацию теплового расширения учитывают до отделки: после закрытия потолков исправление трассы становится отдельной строительной работой.

Общий контур не должен стирать самостоятельность зон

Каждый внутренний блок получает адрес и локальный контроллер. Центральная автоматика объединяет расписания, ограничивает доступные уставки и передаёт аварийные сообщения. Переговорную можно возвращать к базовой температуре после встречи, арендаторам — открыть управление только своими помещениями, серверную — вывести на отдельный мониторинг.

Положение датчика влияет на результат не меньше расписания. Датчик в возвратном воздухе блока над нагретым потолком или настенный пульт возле солнечного окна передаёт автоматике искажённую картину. Для выбранного контроллера заранее проверяют возможность выносного измерения и выбирают точку, характерную для всей зоны.

Есть и сезонное ограничение. Двухтрубный контур обычно переводит все помещения либо на охлаждение, либо на обогрев. Если солнечный фасад регулярно просит холод в то время, когда северные кабинеты нужно греть, рассматривают платформу с рекуперацией тепла и совместимыми переключающими модулями. Другой рабочий вариант — развести помещения по независимым системам. Одной настройкой контроллера обычный двухтрубный наружный блок этот конфликт не решает.

Финальная проверка проекта

1. Для каждой зоны зафиксировать нагрузку, расписание и требуемую самостоятельность управления.
2. Подобрать типоразмер внутреннего блока по мощности, расходу воздуха, шуму и геометрии струи.
3. Сверить комбинацию блоков с таблицей совместимости и допустимым коэффициентом подключения.
4. Проверить одновременные пики фасадных, переговорных и круглосуточных помещений.
5. Посчитать трассу по каждому участку и сравнить все длины и перепады с руководством серии.
6. Задать адресацию, датчики, расписания, права пользователей и передачу аварий.

Для серверной, диспетчерской и другой критичной зоны к этому списку добавляют независимый резерв. Запас мощности единственного наружного модуля не помогает при его отказе; отдельный кондиционер с чередованием ведущего и аварийным сигналом решает другую задачу — сохраняет охлаждение при неисправности основного контура.

Проект можно считать собранным, когда для каждой зоны прослеживается одна цепочка: нагрузка, внутренний блок, участок трассы, способ измерения температуры и сценарий отказа. После монтажа её проверяют адресацией, пробным запуском режимов и работой диспетчеризации.
